P系列塑料轴承安装及公差
P系列塑料轴承生产时考虑了压配合的预缩量。轴承压入按照推荐公差加工的基座孔后内径随之收缩，压配合使得轴承压入后具有一定的预紧力，防止轴向和径向窜动。

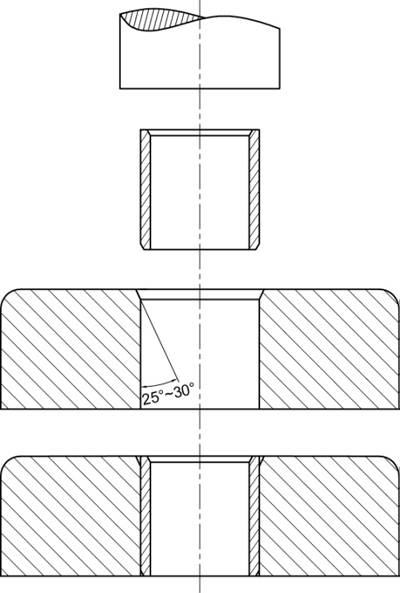

基座孔通常按照公差H7来加工，同时需保证基座孔的光滑，倒角25°~30°。轴承压入中推荐使用平头压轴，避免使用定位销，否则可能损坏轴承或导致内径变大，影响使用效果。

轴的表面粗糙度与轴承的摩擦系数及使用寿命有很大关联，表面粗糙度过小易产生爬行及异响；表面粗糙度过大，会加剧轴承的磨损。推荐使用轴表面粗糙度Ra0.2~0.8μm。

一般情况下P系列塑料轴承无需粘合剂，高温时建议使用耐高温系列轴承或对轴承进行轴向安全定位。

P系列塑料轴承是用于推荐最小公差为h9的轴的标准轴承，压入公差为H7的基座孔中。标准情况下轴承内径自动调整为E10的公差。对于非标轴承，公差的变化取决于轴承的厚度。

轴承内径ID [mm]	压入基座孔后公差E10 [mm]	基座孔H7 [mm]	轴h9 [mm]
>0～3	+0.014～+0.054	0～+0.010	-0.025~0
>3～6	+0.020～+0.068	0～+0.012	-0.030~0
>6～10	+0.025～+0.083	0～+0.015	-0.036~0
>10～18	+0.032～+0.102	0～+0.018	-0.043~0
>18～30	+0.040～+0.124	0～+0.021	-0.052~0
>30～50	+0.050～+0.150	0～+0.025	-0.062~0
>50～80	+0.060～+0.180	0～+0.030	-0.074~0
>80～120	+0.072～+0.212	0～+0.035	-0.087~0
>120～180	+0.085~ +0.245	0~ +0.040	-0.100~0

FW系列纤维缠绕轴承安装公差

轴承内径ID [mm]	基座孔 H7[mm]	轴 h7[mm]
>10～18	0～+0.018	-0.018～0
>18～30	0～+0.021	-0.021~0
>30～50	0～+0.025	-0.025~0
>50～80	0～+0.030	-0.030~0
>80～120	0～+0.035	-0.035~0
>120～180	0 ~+0.040	-0.040~0

H系列自润滑滚动轴承公差

工程塑料滚动轴承内外径公差:

工程塑料滚动轴承	内径ID[mm]	外径OD[mm]	宽度B [mm]
H1	0~+0.1	-0.1~0	-0.12~0
H2	0~+0.2	-0.2~0	-0.2~0
H3	0~+0.05	-0.05~0	-0.12~0

陶瓷及混合动力轴承内圈公差（适用于H4、H5、H6滚动轴承）：

轴承内径 ID[mm]		0级	6级	5级	4级	2级
轴承内径 ID[mm]		△dmp
>	<	下偏差[μm]
2.5	10	-8	-7	-5	-4	-2.5
10	18	-8	-7	-5	-4	-2.5
18	30	-10	-8	-6	-5	-2.5
30	50	-12	-10	-8	-6	-2.5
50	80	-15	-12	-9	-7	-4
80	120	-20	-12	-10	-8	-5

陶瓷及混合动力轴承外圈公差（适用于H4、H5、H6滚动轴承）：

轴承内径 ID [mm]		0级	6级	5级	4级	2级
轴承内径 ID [mm]		△dmp
>	<	下偏差[μm]
2.5	6	-8	-7	-5	-4	-2.5
10	18	-8	-7	-5	-4	-2.5
18	30	-9	-8	-6	-5	-4
30	50	-11	-9	-7	-6	-4
50	80	-13	-11	-9	-7	-4
80	120	-15	-13	-10	-8	-5

通常情况下，我们建议H系列滚动轴承安装公差，基座孔公差H7，轴公差h6。如有特殊安装要求，请与我们联系。
